走航式多普勒流速剖面仪（ADCP）

简要描述：LY-P2000型中间带测深波束数字智能双频调频型（相控阵法）走航式声学多普勒流速流量剖面仪（ADCP）能够实时监测计算河流、河口、天然溪流和人工渠道局部流量和总流量的多频调频走航式测量系统，可用于实时监测流速流量以及离线数据显示分析。

产品型号：LY-P2000型
产品产地：
更新时间：2023-11-27
访问量：7962

产品咨询联系我们

产品分类

产品特点

■ 系统技术特点：吸收引进国内外多项先进技术，集成、开发、研制符合中国国情（各地区水体，各类不同含沙量，浑浊度河道）的走航式流量系统；

■ 声学传感器双频流速测量：河道多层三维流速测量采用双频差分、高速切换测量方法；

■ 声学系统特点：双频测速传感器与中央垂直测深传感器无缝连接；

■ 声学传感器超低盲区设计工艺：无论声学传感器频率大小（600KHZ以上）盲区均小于7厘米；

■ 高速信号处理模块：采用带高速“傅立叶” 功能DSP芯片TMS320VC54系列，达到真正的多目标快速跟踪与数据处理能力；

■ 自研软件：开发简便灵活符合中国用户需求的走航式测量软件，软件操作简便，4大步即可完成测量过程；

■ 系统组合：多种配套附件灵活组合，同时可为各种用户定制特殊要求系统；

■ 独特供电系统：内置锂电池供电，同时配应急电源接口，解决野外应急或长时间供电问题；

■ GPS及北斗定位及测速信号合成：独特的内置方式接入合成，也可采用外接各类型其它用户已有产品；

■ 外接罗经配置：解决大型测量船体对内置磁罗经的影响；

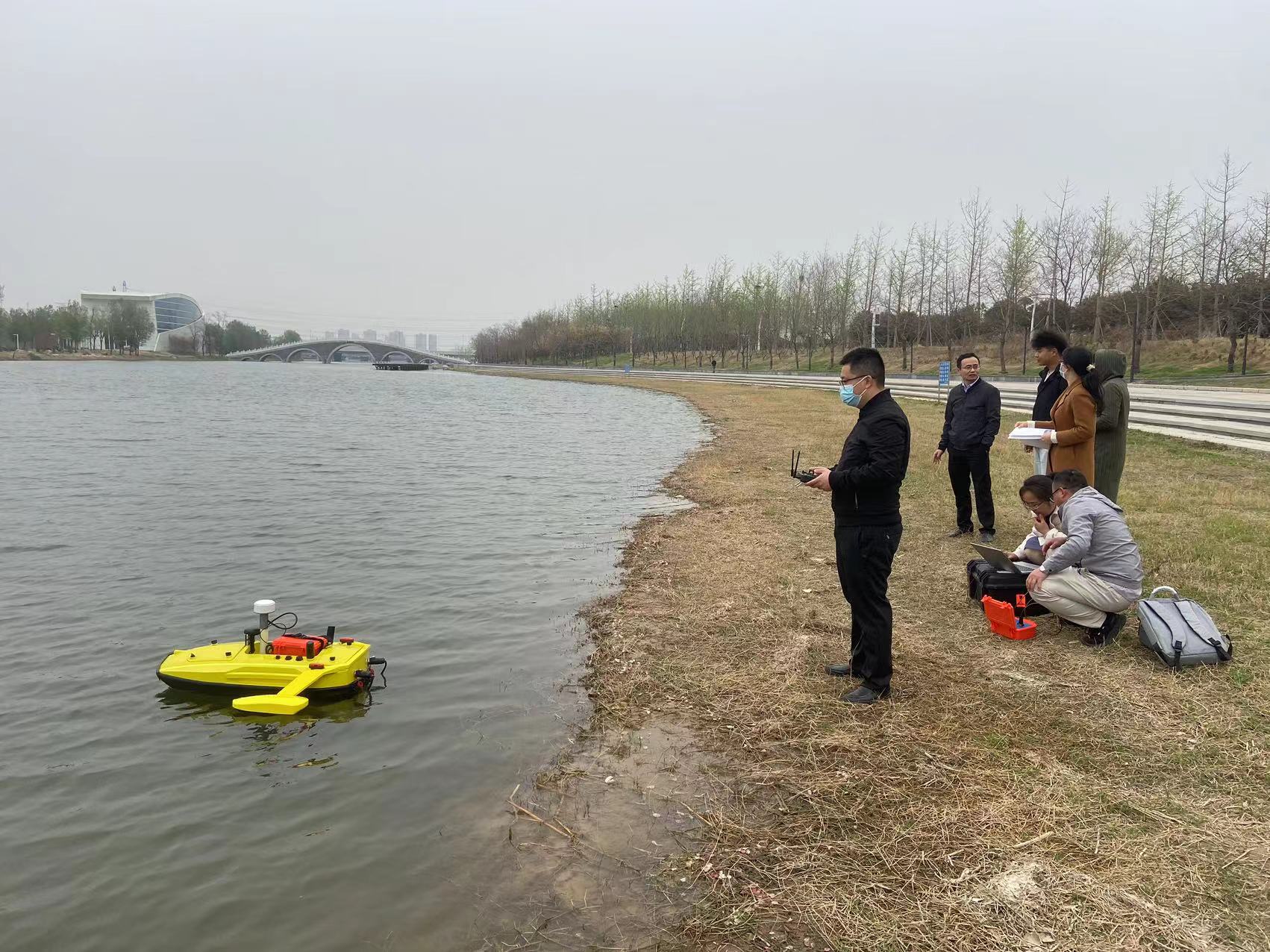

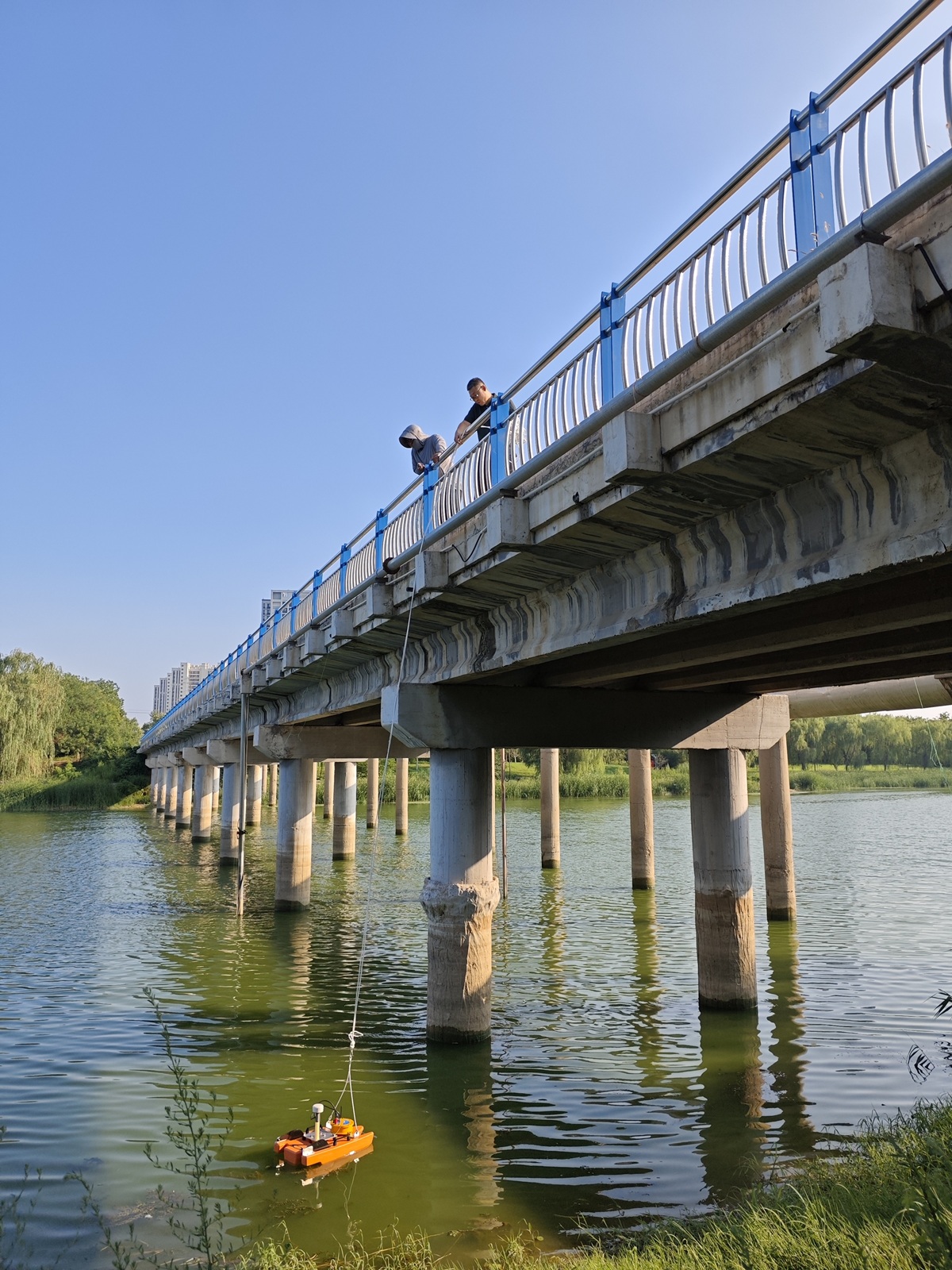

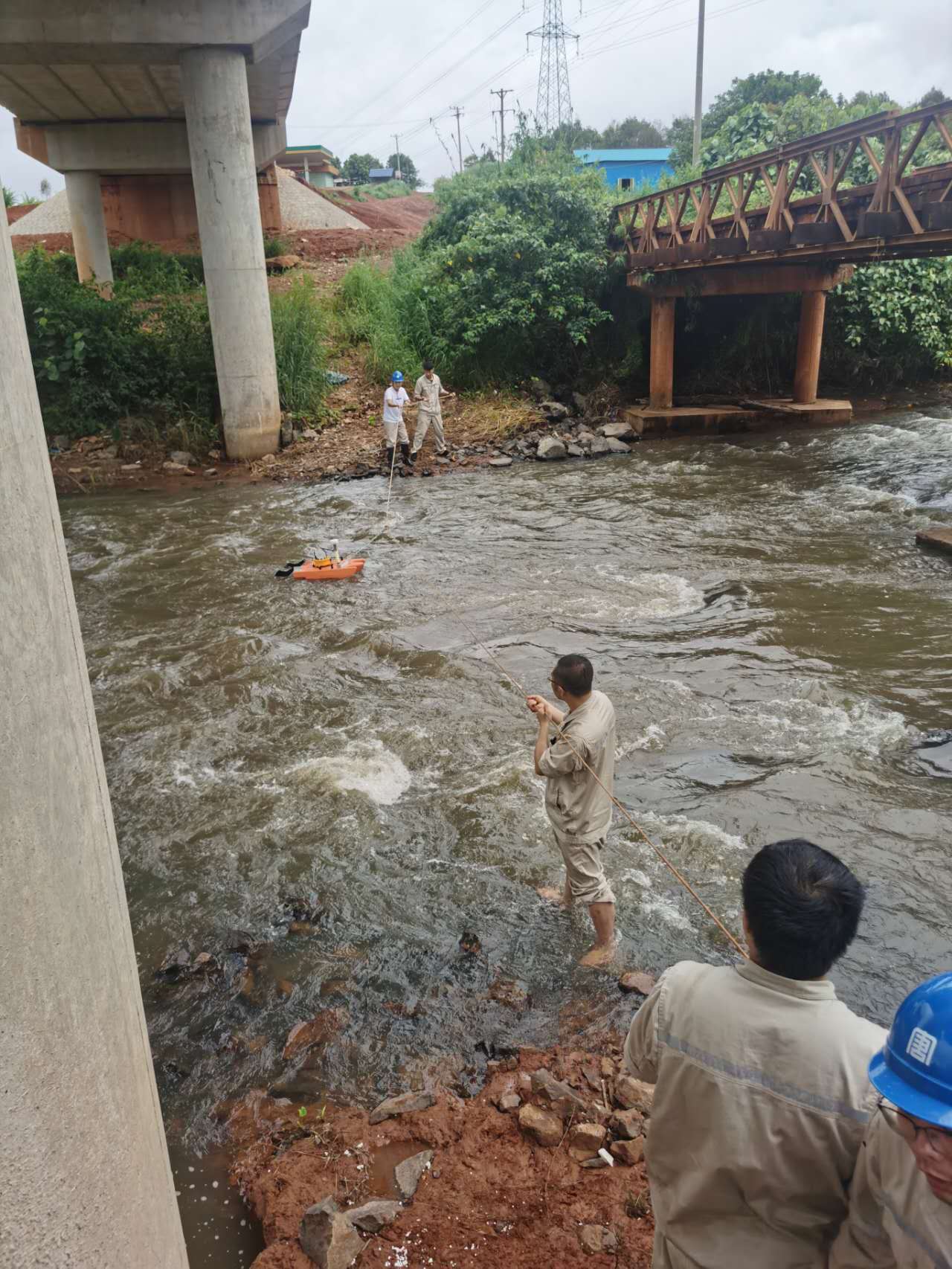

■ 测量载体的多样性：系统配有“万用”转接法兰盘，方便灵活与各类三体船、遥控船连接；

■ 重量轻：自主产权的走航式测量系统是目前市场上体积最小、重量最轻的，方便野外携带；

■ A型---确保20米水深范围高精度多频测量；B型---确保80米水深范围高精度多频测量；

产品主要技术参数

型号	LY-P2000A	LY-P2000B
频率	1.6 MHz、2 MHz、0.6MHz及自动宽频调整	600KHz﹑700KHz、500KHz及自动宽频调整
中央独立波束频率	0.5~0.6 MHz	0.5~0.6 MHz
盲区	0.07m	0.10m
流速剖面量程	0.2~25 m	0.2~80 m
典型功耗	0.9w	0.8w
最大功率传输	20w	100w
水面下流量流速分层	水深＜1米46层；水深＞1米160层，可根据实际水深自动选择单元数	标配170个单元（可选配210单元），可根据实际水深自动选择单元数
单元尺寸	水深＞1米时单元尺寸0.125m~1m；水深＜1.0米时最小单元尺寸0.025m。	水深＞5米时单元尺寸0.5m~4m；水深＜5米时最小单元尺寸0.02m~0.1m。
传感器	9波束（2组不同频率测速，1个中央垂直测深）	9波束（2组不同频率测速，1个中央垂直测深）
波束角	流速波束22°，波束开角1.4°	流速波束22°，波束开角1.4°
通讯	RS232或RS422，配接无线电台或蓝牙	RS232或RS422，配接无线电台或蓝牙
内部存储卡	8G、16G、1T等多种规格可选	8G、16G、1T等多种规格可选
底跟踪最大深度（垂直波束）	35 m（100 m）	100m（100m）
最小深度	0.1m	0.2m
精度	1%±1mm/s	1%±1mm/s
罗经	测量范围360° 精度：±2^o	测量范围360° 精度：±2^o
倾斜计	±0.5^o至±15^o	±0.5^o至±15^o
温度：自动或手动修正	精密度±0.01℃ 量程-5^oC~45℃	精密度±0.01℃ 量程-5^oC~45℃
主机尺寸	210mm长度*126mm直径	210mm长度*139mm直径
机身重量（水中）	3.2kg（1.4kg）	3.6kg（1.6g）
机身防护等级	IP67	IP67
控制软件	数据处理终端安装具有自主知识产权的测流软件，多点触控屏续航时间不小于8小时，存储容量1TB， Type-C 通用充电及数据接口，支持快速充电。	数据处理终端安装具有自主知识产权的测流软件，多点触控屏续航时间不小于8小时，存储容量1TB， Type-C 通用充电及数据接口，支持快速充电。
